Caractéristiques du programmateur UNI-Prog:

- Connexion sur une RS232 DB9
- Alimentation en AC ou DC de 13 Volts a 14 Volts
- Programmation des microprocesseurs de la famille Microchip de type 16c84,16f84,12c508 et 12c509 .
- Programmation des EEproms I2C de type 24c01 a 24c65
- Connecteur ISP (In Situ Programmer) pour programmer vos Pics ou EEproms directement sur vos réalisations.
- Connecteur carte a puce pour programmer des cartes de type WAFER ou GOLD CARD
- Le connecteur carte a puce permet de concevoir des adaptateurs pour programmer des composants sans investir dans un nouveau programmateur, par exemple faire un adaptateur pour lire ou écrire dans une EEprom 93c46
- Le soft IC-prog est en version Française, Anglaise ou Espagnole et possède de nombreuses fonctions qui vous aideront a développer vos applications facilement. Ce logiciel est compatible avec de nombreux composants ce qui vous laisse le choix de concevoir vos adaptateurs a la demande.
Pour downloader la dernière version d’ IC-Prog pour UNIProg:


 IC-Prog le soft ,pour telecharger UNIProg, update V1.04
 IC-Prog le site,vous trouverez aussi des schémas de programmateur compatible avec IC-Prog.
 Et si vous desirez concevoir votre propre programmateur, vous pouvez consulter le link suivant ICI

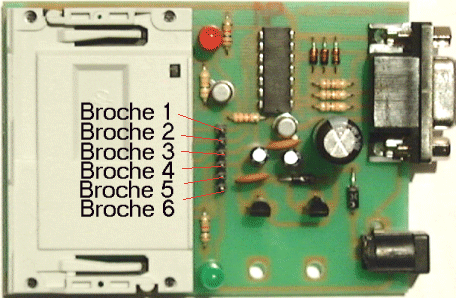

Brochage du connecteur ISP:
Vous trouverez un fichier PDF qui explique la programmation d’un 16F84 avec un connecteur ISP ICI

ISP	PIC	24cXX
1	/MCLR	NC
2	RB7	5
3	+5V	8
4	+12,5V	NC
5	RB6	6
6	GND	1,2,3,4,7
	CPU	EEprom



Des questions : uniprog@varicap.com
